Подробности, про пшики из бака :-)

Подробности, про пшики из бака :-)

По примеру 124-х с адсорбером и системой вентиляции бака.

1. Цель всей конструкции избавить атмосферу от паров бензина из вашего вонючего бака.

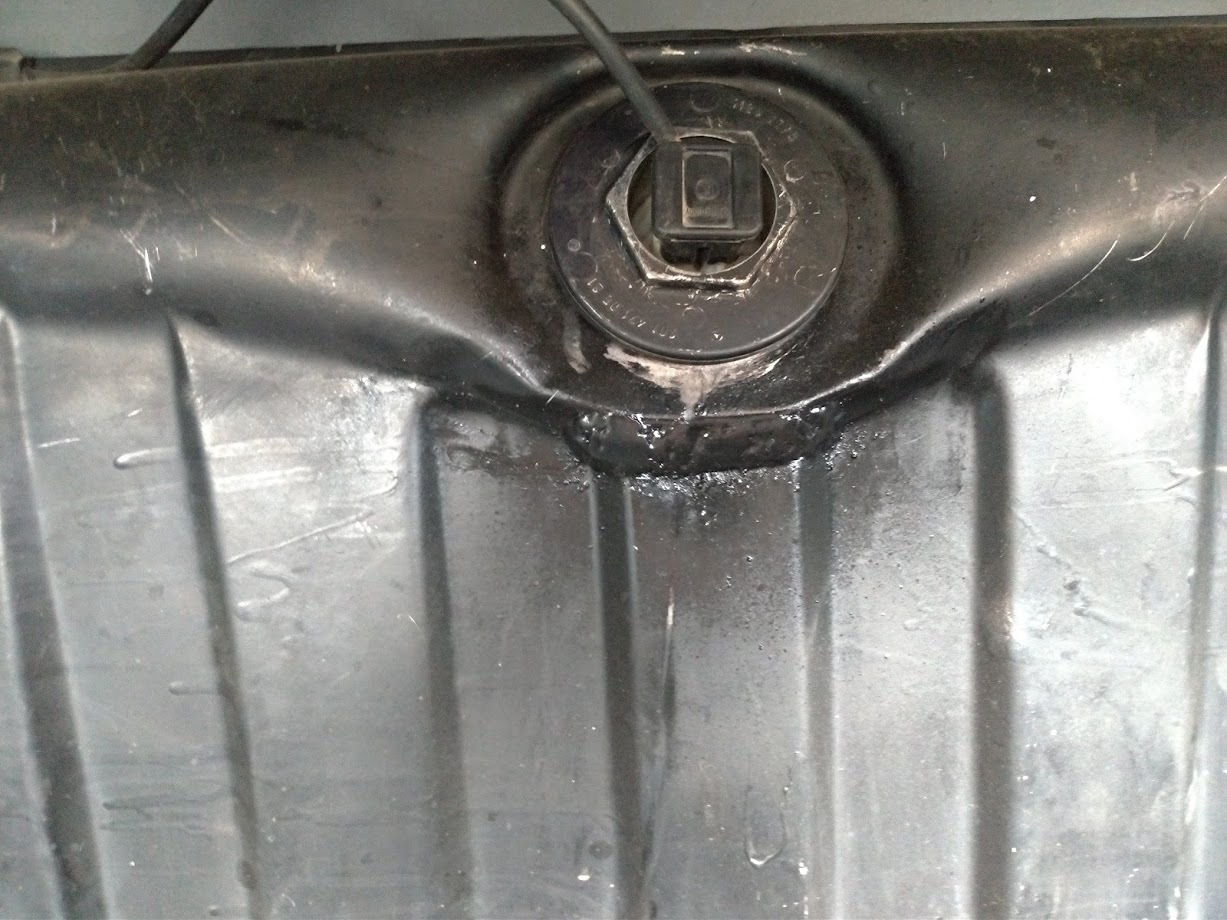

2. Начнем с бака. Из бака выходит воздушная трубка сообщающаяся с верхней частью бака, через которую выходят лишние пары и подаются в впускной коллектор для дальнейшего сгорания.
3. Воздушный клапан бака — насажен прямо на эту трубку выходящую из бака (см. под днищем кузова под баком). Цель клапана открываться и выпускать пары (или впускать воздух) только при наличии разницы в давлениях бака и атмосферы. Далее с этого клапана по днищу идет трубка к адсорберу. Клапан устроен как застрявшая в горлышке пробка, т.е. дуешь туда — открывается с некоторым усилием и всасываешь — тоже самое.
4. Адсорбер — имеет три трубки и установлен в левом по ходу крыле под пластиковой защитой в колесной арке. Первая идет к клапану вентиляции бака и далее к впускному коллектору. Вторая через трубку сообщается с атмосферой. На третью насажена трубка от бака. Цель адсорбера собирать пары бензина в угольном фильтре, пока не откроется клапан вентиляции и все выпущенные из бака пары скопившиеся в угле всосет двигатель.
5. Клапан вентиляции — открывается при 60-70 гр. двигателя и только при повышенных оборотах двигателя, после чего впускная система начинает всасывать пары из адсорбера и бака. Клапан вентиляции бывает 2-х типов — электрический (установлен на левом крыле в двигательном отсеке) и пневматический (установлен на перегородке между двигательным отсеком и где коробка с предохранителями). С электрическим все просто — один конец идет на корпус, на второй + приходит из ЭБУ. Пневматический имеет третью, более тонкую (отходящую от него) трубку, идущую к воздушному термо-клапану (стоит на голове двигателя, вместе с другими датчиками). Этот термо-клапан в свою очередь соединен еще одной трубкой с впускным коллектором. Т.е. при нагреве термо-клапан открывается и затем должен сработать клапан вентиляции бака.

Функция воздушного клапана вентиляции бака:
Вентиляция ©
Выпускной клапан (4) открывается при избыточном давлении 30-50 mbar; топливные пары текут к канистре с активированным древесным углем.
Проветривание (D)
Воздушный впускной клапан (6) открывается при вакууме 1-16 mbar в топливном баке. Воздушные или топливные пары втягиваются внутрь через канистру с активированным древесным углем.

Соответственно в баке может создаваться как избыточное, так и отрицательное давление:
Избыточное:
— испарения бензина
Отрицательное:
— разрежение создаваемого топливным насосом за счет разницы противодавления забора топлива из бака и обратки. Может проявляться в холодное время года, когда испарения бензина незначительны;
— вытягивание воздуха и паров из бака в впускной коллектор при забитой трубке адсорбера, которая сообщается с атмосферой.

Во всех случаях отрабатывает воздушный клапан вентиляции.

Ответ на вопрос «пшик должен быть наружу или внутрь» неоднозначен, т.к. это зависит от многих факторов, включая погодные условия.

Если авто не оборудовано системой вентиляции бака, то пшик будет всегда наружу.

Если машина оборудована системой вентиляции и она исправно работает, то в теплое время года в большинстве случаев будут скапливаться пары и за счет избыточного давления пшик будет наружу, а в холодное время года может наблюдаться пшик внутрь.

Если пшик наблюдается постоянно внутрь, то, скорее всего у вас забита трубка адсорбера, которая сообщается с атмосферой.
