Тормоза 201х и 124х

Тормоза 201х и 124х

Порядок прокачки тормозов:
правое заднее
левое заднее
правое переднее
левое переднее

Данные передних тормозных дисков для 201,124х

Model
Толщина нового
Максимальный износ
Дальше тока в ящик
Диаметр
Биение рабочих поверхностей
124.003 2)124,004124,020
124.021124,023124,041
124.043 2)124,080124,081
124.083 2)124,10 5)124,120
124.125124.126124,130
124.180124.185124.186
124.190
12
10,5
10
284+-0,4
0,12
124,003 3)124,004 3)124,007
124,019124,022124,023 3)
124,026124,027124,028
124,030124,040124,042
124,043 3)124,050124,060
124,062124,079124,082
124,083 3)124,088124,090
124,10 7)124,127124,128
124,129124,131124,133
124,188124,191124,193
124,2 1)124,3 1)
22
20
19,4
284+-0,4
0,12
124,008 9)124,029 9)124,031
124,032 9)124,034 4)124,051
124,052 9)124,061124,091
124,092 9)
22
20
19,4
295-0,4
0,12
201,018201,022201,023
201,024201,122201,126
11
9,5
9
262+-0,4
0,12
201,028201,029201,034
201,035201,128
22
20
19,4
262+-0,4
0,12
124,036 6)201,036
28
26
25,4
300+-0,4
0,12
124,008 10)124,029 10)124,032 10)
124,034 11)124,052 10)124,066
124,092 10)
25
23
22,4
294+-0,4
0,12
124,034 12)124,036 8)
30
28,5
28
320+-0,4
0,08

1) Brake discs with modified ventilation and brake disc drum with bores (4MATIC only).
2) Up to 06/88.
3) As of 07/88.
4) J USA model year 92.
5) Up to 09/90.
6) Up to 01/93.
7) As of 10/90.
8) As of 02/93.
9) Up to 10/92.
10) As of 11/92.
11) Fitted up to 02/93, J USA as of model year 93.
12) Fitted as of 03/93, except J USA.

Данные задних тормозных дисков 201,124е

Data
Model
124,003
124,004
124,007
124,027
124,031
124,032
124,051
124,052
124,06
124,07
124,080
124,081
124,082
124,083
124,088
124,090
124,10
124,127
124,18
124,19
124,29
124,39
201,036
124,008
124,029
124,091
124,092 4)
124,092 5)
124,01
124,020
124,021
124,022
124,023
124,026
124,028
124,030
124,04
124,050
124,120
124,125
124,126
124,128
124,13
124,226
124,230
124,33
201 1)
124,034
124,036 2)
124,036 3)
толщина диска
9
20
10
9
24
22
Максимальный износ
7,6
17,7
8,8
7,6
22
20
Дальше тока в ящик
7,3
17,4
8,3
7,3
21,4
19,4
Диаметр
278+-0,4
278+-0,4
290+-0,4
258+-0,4
278+-0,4
300+-0,4
Диаметр тормозного барабана стояночного тормоза
164+0,2
164+0,2
164+0,2
164+0,2
164+0,2
164+0,2
максимальное биение рабочих поверхностей
0,15
0,15
0,15
0,15
0,15
0,15

1) Not for 201.036.
2) Fitted up to 01/93 and J USA
3) Fitted as of 02/93 except J USA
4) Fitted up to 03/95.
5) Fitted as of 04/95.

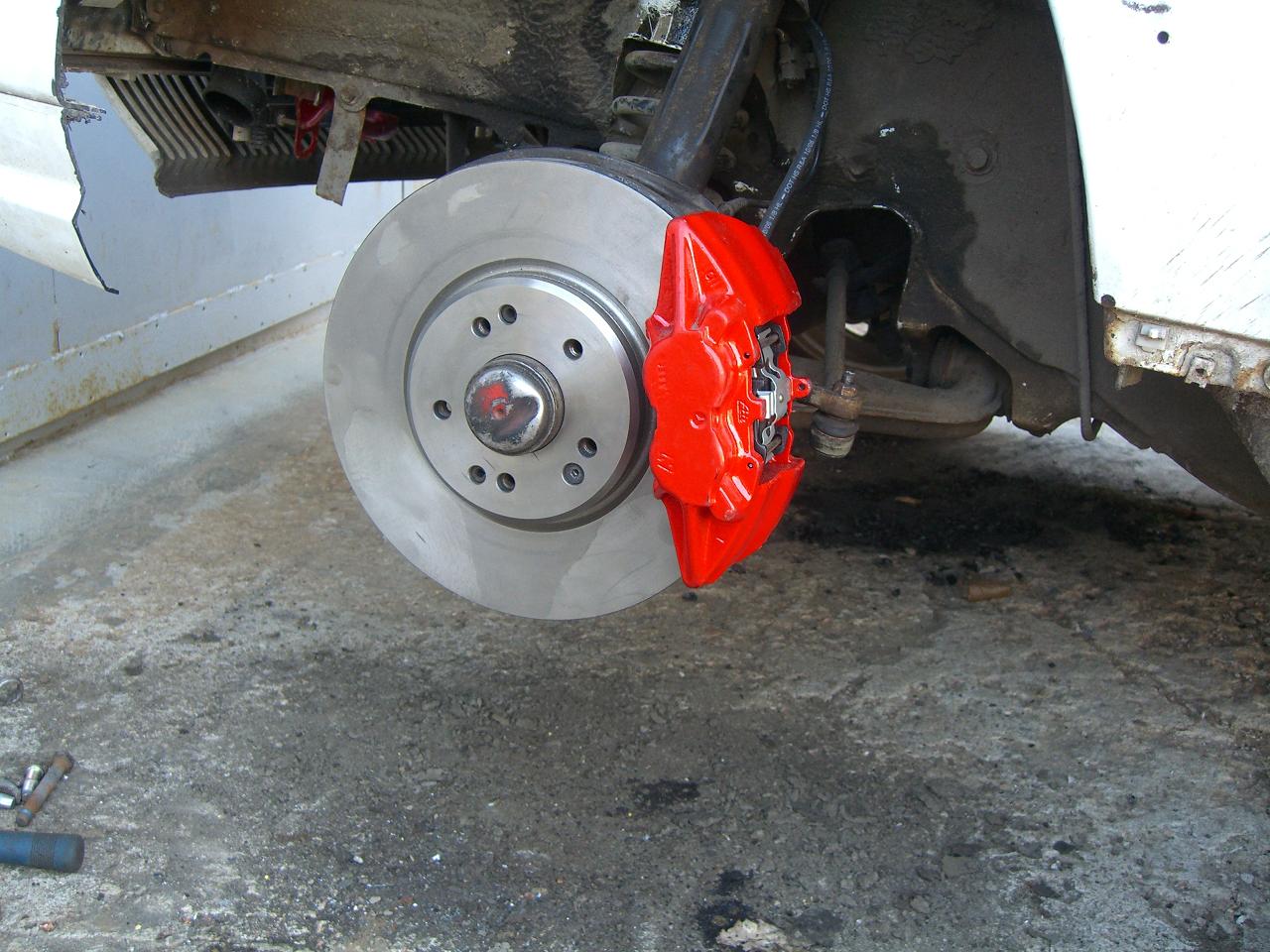

Данные 4х поршневых супортов

Data
ModelПроизводитель

Housing dia. new 1)

bottom
top
Ширина дырки для колодокДиаметр тормозного дискаТолшина тормозного диска
124.036 5) 201.036Teves Brembo 2)
37.98-38.03
41.98-42.03
100+0.15300+-0.428
124.008 8)124.029 8)
124.031124.032 8)
124.034 3)124.051
124.052 8)124.061
124.091124.092 8)
Teves
37.98-38.03
41.98-42.03
100+0.15295-0.422
124.008 9)124.029 9)
124.032 9)124.066
124.052 9)124.034 4)
124.092 9)
Teves
37.98-38.03
41.98-42.03
100+0.15294+-0.425
124.034 6)124.036 7)
Girling Lucas
39.98-40.03
43.98-44.03
100+0.2320+-0.430

НИ в коем случае нельзя половинить скобы супортов
они соединяются на заводе и стягиваются болтами с
очень большим усилием.уплотнение между половинками
одноразовое и вероятность течи почти 100%

Смазка для супортов «ATE brake cylinder paste»

1) The housing diameter at the outer section of the bore may be exceeded by up to 0.1 mm by polishing with emery cloth
for repair.
2) Light alloy brake caliper (models 124.036 up to 01/93 and 201.036 Evolution II only).
3) J USA model year 92.
4) Up to 02/93, J USA as of model year 93.
5) Up to 01/93 and J USA.
6) As of 03/93, except J USA.
7) As of 02/93, except J USA.
8) Up to 10/92.
9) As of 11/92.

Данные 2х поршневых супортов(задние)

Data
Model
201.01
201.02
201.1
124.01
124.020
124.021
124.022
124.023
124.026
124.028
124.030
124.04
124.050
124.120
124.125
124.126
124.128
124.13
124.226
124.230
124.33
201.034
201.035
124.092 5)
124.003
124.004
124.007
124.027
124.031
124.032
124.051
124.052
124.06
124.07
124.08
124.090
124.10
124.127
124.129
124.18
124.19
124.29
124.39
201.036
124.034
124.036 2)
124.008
124.029
124.091
124.092 4)
124.036 3)
Производитель

ATE35,Bendix

колодки толщиной 13,5

ATE 35,Bendix

колодки толщиной 15,5

ATE 36ATE 38ATE 38ATE 42Bendix 46
Housing dia. new 1)
34,98
35,03
34,98
35,03
35,99
36,03
37,99
38,03
37,99
38,03
41,99
42,03
45,99
46,03
ширина дырки для колодок62+0,262+0,262+0,262+0,262+0,262+0,262+0,2
толщина диска99109242022
диаметр диска258+-0,4258+-0,4290+-0,4278+-0,4278+-0,4278+-0,4300+-0,4

1) The housing diameter at the outer section of the bore may be exceeded by up to 0.1 mm by polishing with emery cloth for repair.
2) Up to 01/93 and J USA.
3) As of 02/93, except J USA.
4) Up to 03/95
5) As of 04/95

1поршневой плавающий супорт

Data
Model
201.018
201.022
201.023
201.024
201.122
201.126
201.028
201.029
201.034
201.035
201.128
124.003 2)124.004 2)
124.020124.021
124.023 2)124.041
124.043 2)124.080
124.081124.083 2)
124.10 4)124.120
124.125124.126
124.130124.180
124.185124.186
124.190
124.003 3)124.004 3)
124.007124.019
124.022124.023 3)
124.026124.027
124.028124.030
124.040124.042
124.043 3)124.050
124.060124.062
124.079124.082
124.083 3)124.088
124.090124.10 5)
124.127124.128
124.129124.131
124.133124.188
124.191124.193
124.2124.3
ПроизводительTeves Girling LucasGirling LucasTeves Girling LucasTeves Girling Lucas
Housing dia. new 1)
54.00
54.05
54.00
54.05
54.00
54.05
54.00
54.05
Ширина дырки для колодок9595110110
Толщина диска11221222
Диаметр диска262+-0,4262+-0,4284+-0,4284+-0,4

1) The housing diameter at the outer section of the bore may be exceeded by up to 0.1 mm by polishing with emery cloth for repair
2) Fitted up to 06/88
3) Fitted as of 07/88
4) Fitted up to 09/90
5) Fitted as of 10/90

Источник:
http://www.gdtm.net/Brake/Brake.htm
