Примитивная самодиагностика KE

Примитивная самодиагностика KE

Речь пойдет о самодиагностике мозгов впрыска на машинах с KE-Jetronic на 102-ых двигателях. ИзображениеКруглая 9-ти пиновая диагностическая колодка в районе коммутатора, позволяет увидеть: 1 – сигнал TD (обороты двигателя) 2 – масса 3 – сервисный выход с БУ впрыска (самодиагностика) 4 — управление зарядом/разрядом катушки зажигания (клемма 16) 5 – питание катушки зажигания и коммутатора (клемма 15) 6 – напряжение АКБ (клемма 30) (7,8,9) – датчик ВМТ, используется только для диагностического оборудования ИзображениеСамодиагностика БУ во время работы отслеживает сигналы некоторых датчиков и при выходе сигналов за пределы допусков, либо несоответствии одних сигналов другим выводит код ошибки через выход самодиагностики. Код в % виден только во время работы мотора и не сохраняется (в версии КЕ 3.5 и выше сохраняется, читайте ФАК)

Прибор Посмотреть код можно прибором умеющим показывать скважность импульса в %, либо можно использовать приборы, которые умеют мерить угол замкнутого состояния контактов (УЗСК) в классической системе зажигания. например подойдет прибор

БК-03, БК-06

90° соответствуют 100%, 45° соответствуют 50%. Надеюсь, закономерность понятна…. Правда данные приборы немного врут (на 1-3° в зависимости от показаний и производителя), но это все можно отловить… Сергей (SP с www.auto.ru) предоставил схему прибора на основе стрелочного вольтметра, который является наиболее удобным в пользовании — смотри в конце статьи… Итак, подсоединяем прибор согласно инструкции изготовителя (питание) и сигнальный выход прибора подключаем к 3-ему выводу колодки диагностики. Далее я опишу что происходит у меня на исправной машине: При включении зажигания индицируется 70% При старте двигателя и его первоначальной работе 50% При прогреве лямбда-зонда начинается плавание показаний 45-55% При отключении датчика температуры появляется 30% Ну а далее сами разберетесь….

Коды 0% 10% — неисправность концевика ДЗ в положении “ДЗ закрыта”. Код возникает при отпущенной педали газа (ДЗ закрыта). Выдается только при исправности и замкнутости концевика ПХХ – это особенность, что при закрытой ДЗ блок имеет два сигнала – один от сборки на оси ДЗ, а другой от микрика ПХХ, который мы видим при снятии сборки воздушного фильтра. Итак при включении зажигания индицируется код 10%, а при небольшом нажатии на газ (размыкание концевика ПХХ), код пропадает.

20% — неисправность концевика ДЗ в положении “полная нагрузка”. Очевидно что если концевик замкнут вместе с замкнутостью концевика ПХХ – появится код… Аналогично коду 10%

30% — неисправность датчика температуры (проводка или датчик). Смоделировать легко – просто отключаем разъем и видим код.

40% — неисправность потенциометра расходомера. Возникает при обрыве/отключении потенциометра, либо выходе его сигнала за допустимые пределы …

50% — все сигналы в норме. Этот код высвечивается чаще всего… Если на машине установлен лямбда-зонд и после заводки машины он еще не прогрелся, то вы увидите 50%, как только лямбда нагреется и начнется регулирование смеси по ее сигналам сигнал самодиагностики будет колебаться в пределах 50 ± 5% (при правильно отрегулированной смеси), либо около другого значения, например 42±5% — когда смесь механически богата и БУ беднит ее через ЭГРД (приводит к стехиометрии)

60% датчик скорости автомобиля. Мозги могут определить обрыв датчика только при движении. Опыт: датчик отключен (приборка снята) заводим, двигатель работает, газуем – система не определяет обрыв, далее едем – если движемся спокойно (плавно), система обрыв не определяет, но стоит резко дать газу (обороты растут медленнее чем расход воздуха) как появляется код и держится до рестарта двигателя. Правда, если начать ускорятся плавно но до больших оборотов (~ 4000) код так же появится… В общем код появляется либо начиная с какой-то величины расхода воздуха, либо через анализ связи обороты-расход… Более четкий метод — едем со скоростью не менее 80 км/ч и отпускаем педаль газа и катимся на передаче секунд 7-10 — появится код. Что интересно, пока мозги не определили неисправность этого датчика, при отпускании педали газа, чувствуется небольшое ускорение… видимо как-то хитро происходит управление РХХ, пока не понял… как только код появился ускорение при отпускании газа пропадает, т.е. машина ведет себя как обычно 70% — нет сигнала TD от системы зажигания. Сигнал TD это сигнал “обороты двигателя”, который широко используется в системе -БУ впрыска, реле бензонасоса, тахометр(если установлен). Если двигатель не крутится этот код будет высвечиваться. Т.о., при включении зажигания, если нет ошибок с более высоким приоритетом (или самодиагностика их еще не обнаружила) будет высвечивать код 70% до того момента, пока двигатиель не прокручивается – это нормально

80% обрыв датчика температуры воздуха (сигнал от которого приходит на 11-ую ногу разъема ЭБУ). При обрыве, когда включено зажигание код не индицируется, а появляется только после пуска.

95% — сработала предохранительная отсечка топлива. Возникает при достижении двигателем максимальных оборотов, либо при ПХХ, причем при ПХХ код выдается только если обороты были выше 3000, если ПХХ включился на более низких оборотах индицируется код 50%, но форсунки по прежнему не подают топливо. Только когда начнется лямбда-регулирование (показания начнут плавать) мы увидим, что режим ПХХ закончился…

100% Немного о лямбда-регулировании : После набора двигателем температуры 55°-60° снимается обогащение прогерва и включается обратная связь по сигналу ЛЗ. БУ корректирует смесь по сигналу лямбда-зонда только в некотором диапазоне, например по току ЭГРД – от –10мА до +10мА. При этом, через колодку диагностики Вы будете видеть коррекцию смеси по лямбдазонду в % от 20% до 80% (это просто удобней, не нужно подключаться к ЭГРД и т.п.) при предельном обогащении смеси по сигналу лямбды вы увидите 80% (+10 mA), при предельном обеднении 20% (-10 mA), нормальным считается, когда на ХХ горячего двигателя ток плавает около 0мА (45-55%), а на оборотах 3000 ток отличается незначительно (изменение не более 10% по прибору) Регулировка CO/CH без газоанализатора. Двигатель прогрет до рабочей температуры (все как по книге), подключаем прибор к ноге 3 колодки диагностики и массе двигателя (нога 2 колодки). На ХХ показания прибора должны колебаться в диапазоне 45-55%, если это не так, производим регулировку. Пример: показания плавают в диапазоне 65-75%, это означает что смесь механически (расходомер/дозатор/форсунки) готовится обедненная и ЭБУ по сигналу ЛЗ добавляет топлива с помощью ЭГРД, приводя смесь в норму, т.е. к стехиометрии. Поэтому нам надо механически обогатить смесь поворотом ключа по часовой стрелке, пока показания не попадут в коридор 45-55%… крутим на угол не более 45°, после ждем, можно погазовать. Аналогично с режимом обогащения… Эта регулировка актуальна только в случае отсутствия подсосов в выхлопной системе на участке до ЛЗ (комментарий SP). После регулировки смеси на ХХ необходимо проверить показания под нагрузкой (лучше всего в движении, но можно и на месте дав 3000 оборотов) — показания не должны сильно уплыть, допускается изменение до ± 10%, в случае более сильного изменения показаний необходима диагностика топливной системы специалистами.

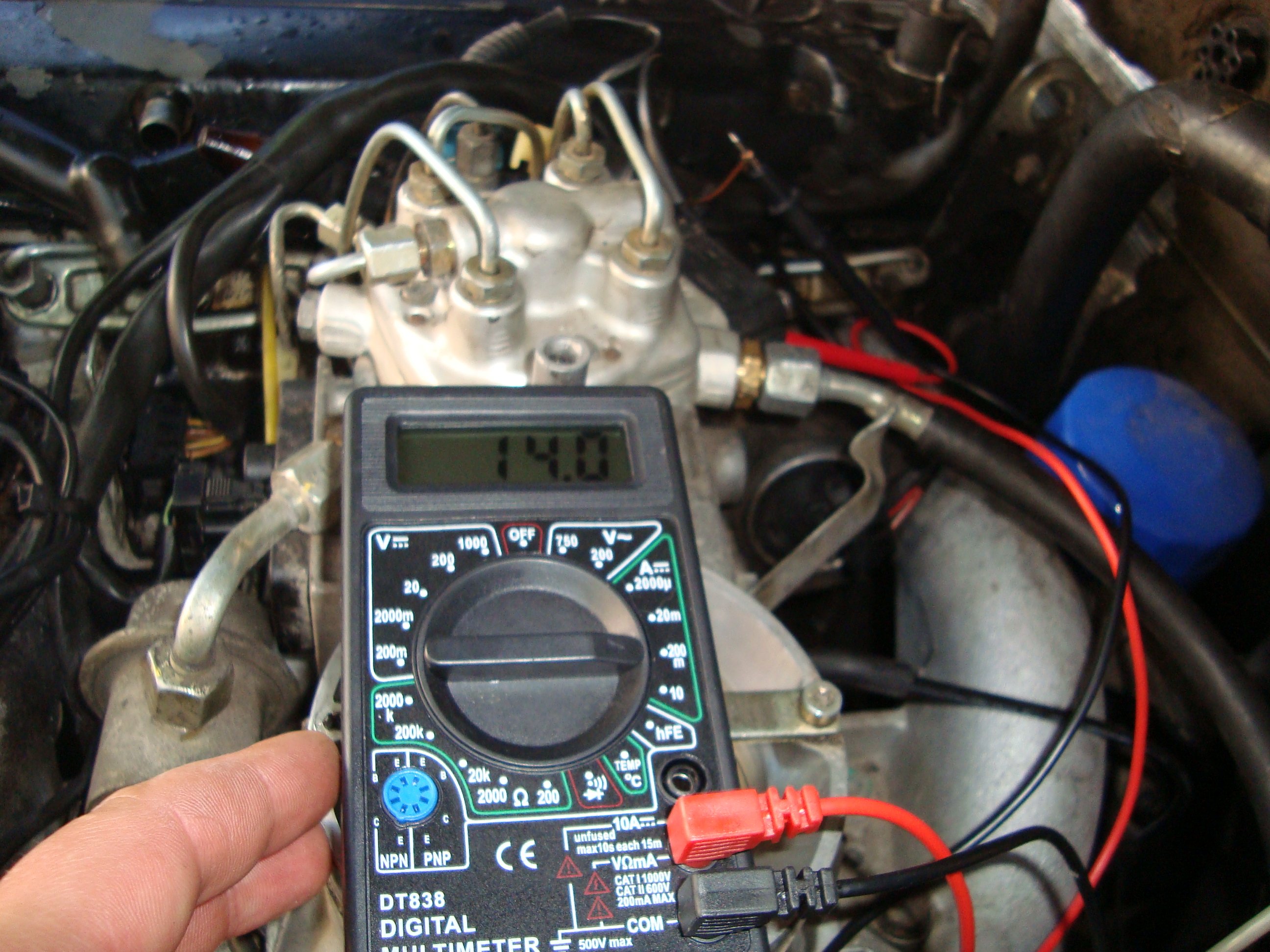

Регулировка СО по ЛЗ с помощью ВОЛЬТМЕТРА

Когда нет под рукой прибора измеряющего скважность, можно проводить измерения с помощью вольтметра. Сразу скажу что если по ошибке включить прибор в ражиме АМПЕРМЕТРА, то мозгам придет конец! Это оценочный способ, но тем не менее действенен. Двигатель прогреет до рабочей температуры, работает на ХХ, подключаем вольтметр к ногам 2 и 3 колодки диагностики, отсоединяем сигнальный провод ЛЗ и засекаем показания вольтметра — оно будет примерно равно Uлз=(Uакб-1)/2, например на АКБ у нас 14В, тогда вольтметр покажет (14-1)/2~6.5В далее восстанавливаем сигнальный провод ЛЗ и крутим регулировку СО пока показания вольтметра не будут колебаться около Uлз. В принципе, вольтметр покажет и текущие ошибки контроллера, например при отключенном датчике температуры прибор покаджет ~ (Uакб-1)*(100-30)/100 при Uакб=14В прибор покажет ~ 9.1В (ошибка 30%). Много ума не надо чтобы составить табличку соответствия процентов напряжению на колодке при заданном напряжнии аккумулятора.

Определение скважности, путем замера напряжения в колодке.

Формула: Скважность = 100*(1-U/(Uакб-1.0)) где U — напряжение измеренное на колодке,

Uакб — напряжение АКБ (можно измерить между выводами 2 и 6 колодки диагностики)

1.0 — Падение напряжение до ЭБУ. т.е. может меняться от 0 до 1В, тут все индивидуально, для упрошения можно вообще выкинуть из расчета (принять за 0)

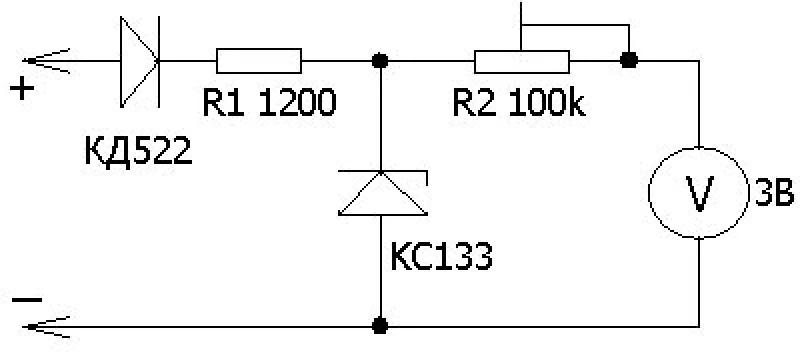

Лямбдатестер от SP

ИзображениеИдея измерения очень проста. Если на вольтметр со шкалой 3В подать 0В, он покажет 0В (или 0%). Если на него подать 3В, он покажет 3В (или 100%). Если на него подать прямоугольный сигнал размахом 3В и скважностью 50% (то есть половину периода будет 3В и половину будет 0В), то прибор покажет 1,5В (или 50%). Для того, чтобы показания прибора зависели только от скважности и не зависели от размаха сигнала, используется стабилитрон. На него через резистор R1 (для настройки тока стабилитрона) подается сигнал размахом 9-14В, а на нем будет всегда присутсвовать сигнал размахом 3,3В. Резистор R2 используется для того, чтобы настроить максимальное отклонение стрелки прибора (на стабилитроне 3,3В, а головка на 3В). Диод используется для защиты от обратной полярности. В качестве измерительной головки не обязательно исползовать головку именно на 3В, а можно использовать любую на максимальное напряжение не более 9В. При этом нужно использовать стабилитрон с напряжением стабилизации равным или немного больше максимального напряжения головки. Я использовал головку на 7,5В, стабилитрон КС175 (7,5В). Так как напряжение головки и стабилитрона совпадают, я не использовал R2. Сопротивление R1 — 1200 Ом. Для того, чтобы производить измерения, нужно разметить шкалу прибора в процентах. Для этого его нужно разобрать. Не подавая на прибор сигнал, подстроить «0» прибора винтом на головке. Это будет 0%. Затем нужно подключить прибор к АКБ. Стрелка отклонится на максимальное положение. Это будет 100%. Затем нужно разбить шкалу на 10 равных участков. Это будут 10%, 20% и тд. При измерении Л-характеристики следует иметь в виду, что прибор нужно подключать следующим образом. (+) прибора подключается к цепи 30 (ножка 6 диагразъема) или 15 (ножка 5), а (-) к диагностическому сигналу на круглом диагразъеме (ножка 3). Этим же прибором можно измерять сигнал на регуляторе холостого хода.
