Мотор-редуктор червячный: принципы работы, характеристики и применение
Современные промышленные и технологические процессы требуют высокой эффективности и надежности механизмов привода. В этом контексте мотор-редукторы играют важную роль, обеспечивая передачу вращательного движения с преобразованием скорости и крутящего момента. Среди различных типов редукторов особое место занимаетмотор редуктор червячный, который сочетает компактность, плавность хода и высокий коэффициент передачи. В данной статье рассмотрены конструктивные особенности, принципы работы, преимущества и области применения червячных мотор-редукторов.
Принцип работы червячного мотор-редуктора

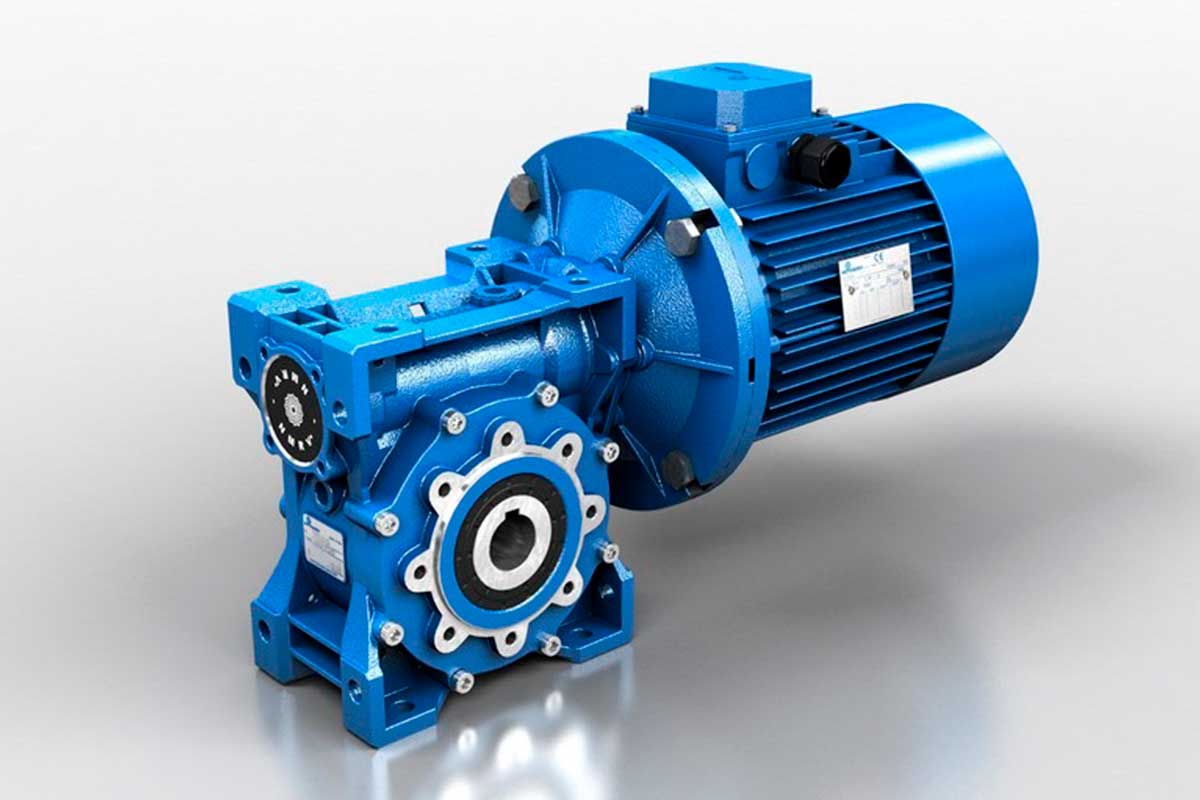

Червячный мотор-редуктор представляет собой электродвигатель, соединенный с червячным редуктором, который передает и преобразует вращательное движение. Основным элементом редуктора является червяк – винтообразный вал, зацепляющийся с зубьями червячного колеса. Это взаимодействие приводит к снижению скорости вращения и увеличению крутящего момента на выходе.
Процесс передачи движения основан на винтовом зацеплении, что обеспечивает высокую плавность работы и возможность значительного понижения частоты вращения без необходимости использования многозвенчатых передаточных механизмов.
Конструктивные особенности
Основными элементами червячного мотор-редуктора являются:
Червяк – ведущий элемент, который преобразует движение электродвигателя.
Червячное колесо – ведомый элемент, передающий движение с измененными характеристиками.
Корпус – выполняет защитную и теплоотводящую функции.
Подшипниковые узлы – обеспечивают долговечность и надежность работы.
Система смазки – уменьшает износ трущихся деталей.
Червячные мотор-редукторы могут иметь различную конфигурацию, включая горизонтальное или вертикальное расположение вала, что расширяет их функциональные возможности.
Основные характеристики
Параметры червячного мотор-редуктора зависят от модели и области применения. Среди ключевых характеристик можно выделить:
Передаточное число – обычно варьируется в диапазоне от 5:1 до 100:1, обеспечивая широкий выбор понижающих коэффициентов.
Коэффициент полезного действия (КПД) – в среднем составляет 70–85%, что несколько ниже по сравнению с другими типами редукторов, но компенсируется высокой нагрузочной способностью.
Крутящий момент – определяется мощностью двигателя и передаточным числом, обеспечивая надежную передачу больших нагрузок.
Габаритные размеры – компактность делает червячные мотор-редукторы удобными для применения в условиях ограниченного пространства.
Шум и вибрация – низкий уровень шума и плавность работы за счет специфики червячного зацепления.
Преимущества червячных мотор-редукторов
Компактность и высокая нагрузочная способность – благодаря конструкции могут выдерживать значительные осевые и радиальные нагрузки.
Плавность хода и низкий уровень шума – обеспечивается за счет скользящего зацепления, что особенно важно в высокоточных механизмах.
Самоторможение – особенность червячной передачи, препятствующая обратному движению без применения дополнительных тормозных механизмов.
Долговечность – при правильном обслуживании срок службы может достигать десятков лет.
Простота в монтаже и эксплуатации – удобные конструкции позволяют легко интегрировать мотор-редукторы в различные системы.
Области применения
Червячные мотор-редукторы широко используются в различных отраслях промышленности:
Конвейерные системы – обеспечивают стабильное и равномерное движение лент, роликов и транспортных механизмов.
Подъемные и лифтовые механизмы – благодаря способности удерживать нагрузку без дополнительного торможения.
Металлообрабатывающее оборудование – приводят в движение рабочие механизмы станков.
Агропромышленный комплекс – используются в приводах сельскохозяйственных машин и механизмов.
Приводы вентиляционных и насосных установок – обеспечивают управление потоками воздуха и жидкостей в инженерных системах.
Выбор и эксплуатация
При выборе червячного мотор-редуктора следует учитывать следующие параметры:
Мощность двигателя – должна соответствовать нагрузке на выходном валу.
Передаточное число – определяется необходимыми характеристиками вращения и крутящего момента.
Конструктивное исполнение – учитывает особенности установки (горизонтальное, вертикальное, фланцевое крепление).
Материалы изготовления – особенно важно для условий повышенной нагрузки и агрессивных сред.
Правильное обслуживание включает регулярную замену смазки, контроль температуры и состояния подшипников, что позволяет продлить срок службы оборудования и снизить вероятность поломок.
Заключение
Червячные мотор-редукторы представляют собой эффективное решение для множества промышленных задач. Их надежность, компактность, плавность работы и способность выдерживать значительные нагрузки делают их незаменимыми в различных отраслях. Оптимальный подбор модели и соблюдение правил эксплуатации гарантируют долговечность и стабильность работы механизма, обеспечивая бесперебойность технологических процессов.
